- 顯示：6位，帶背光LCD，模式顯示
- 測長組件輸入：2CH
- 復位功能：復位鍵及外部輸入 (I/O連接器)
- 預設功能：通過預設鍵設定預設值，通過復位鍵調用
- 方向：可切換

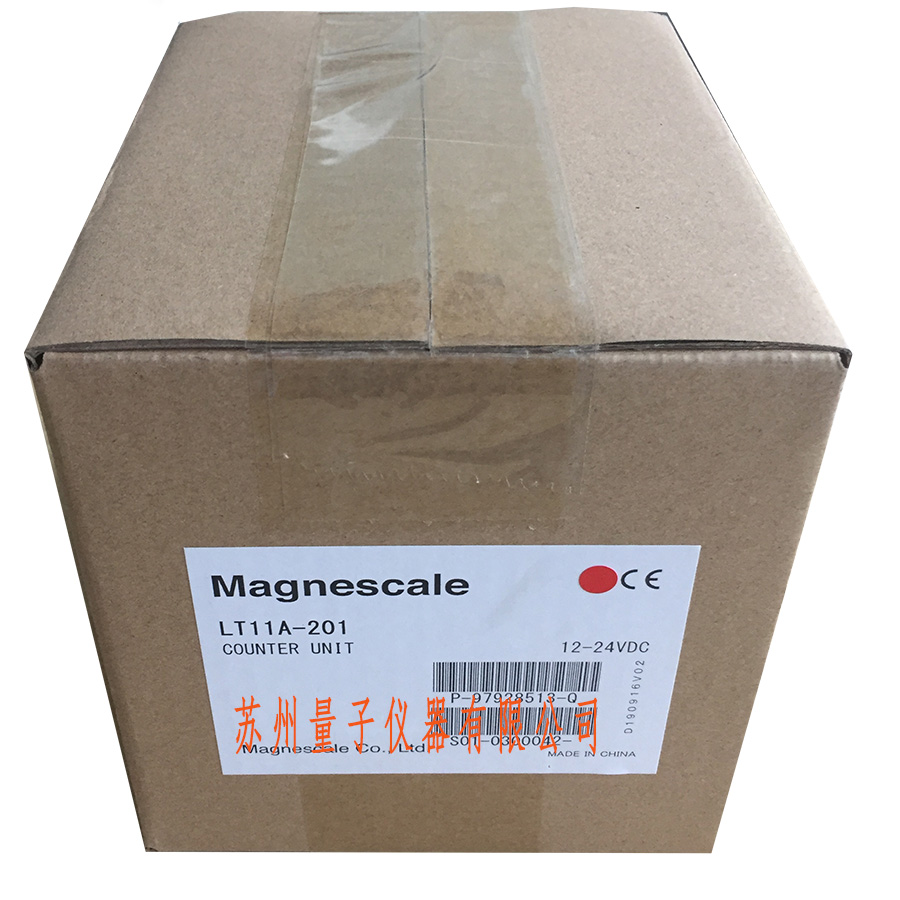

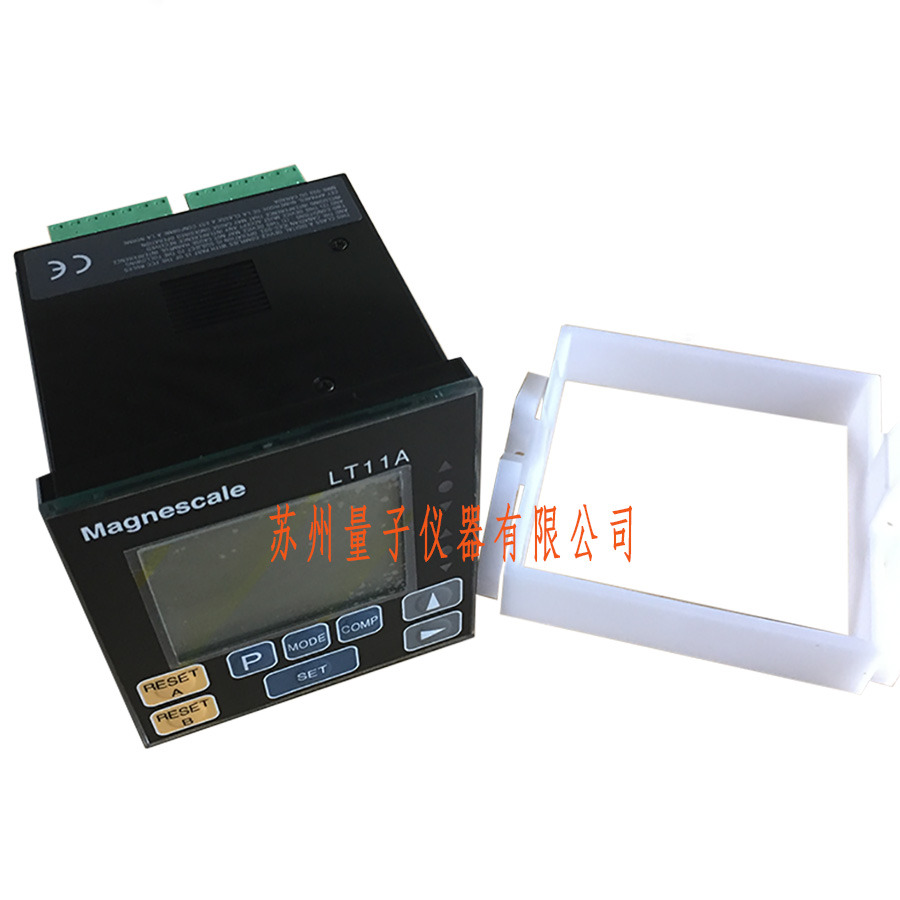

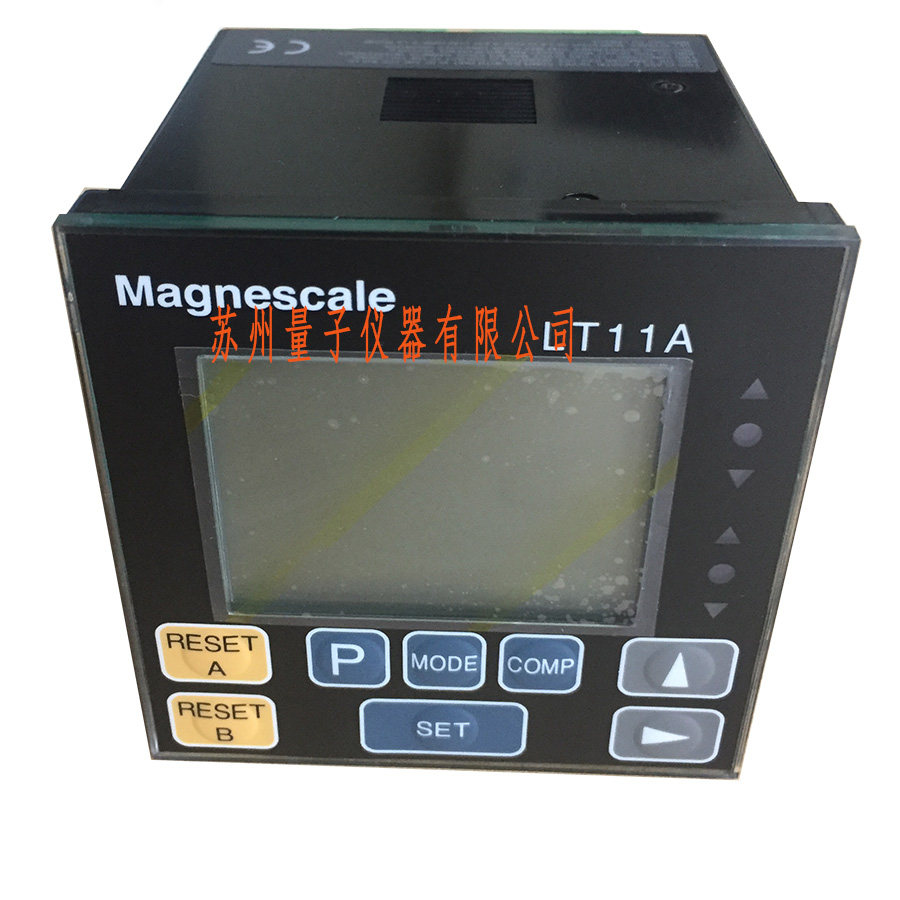

日本magnescale數顯表LT11A-201
用于DT512系列的DIN尺寸緊湊型顯示組件
小型/輕量：DIN標準 (W72mm × H72mm)
顯示分辨率：選擇1μm，5μm 或 10μm
非常適合面板支架
可以將顯示裝置與PLC，PC直接連接
所有機型都輸出是否合格判斷結果。數據可以通過BCD和支持RS-232C的類型輸出
標準配備當前值，大值/小值，峰峰值測量及分別判斷其是否合格的功能
該尺寸還提供標準配備和差計算功能的2通道輸入/輸出型
還提供存儲用于判斷是否合格的4種比較器值(上限/下限)的類型 (BCD輸出模式)
支持于各種測量的豐富產品陣容
主要用途：組裝品的缺陷識別，數據管理
| 主な仕様 | ||||||
|---|---|---|---|---|---|---|

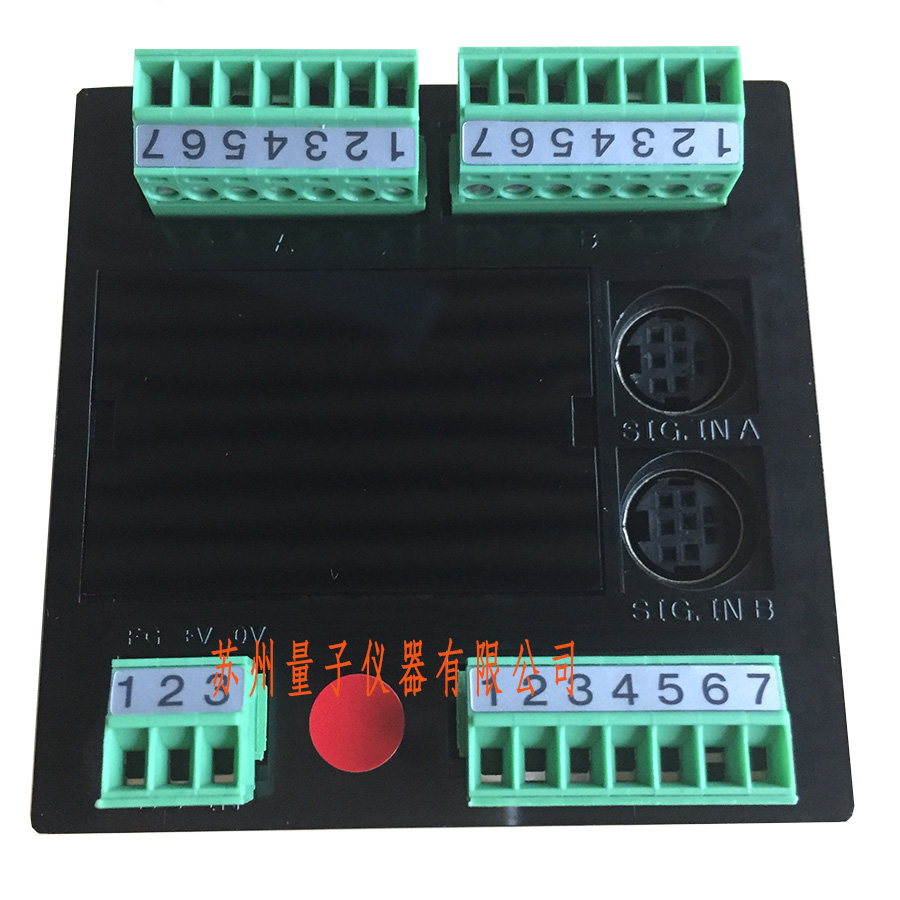

*1 I/O連接器：輸入：復位，峰值保持開始，峰值保持暫停，RS觸發 (僅限RS-232C型)/輸出：判定是否合格 (光電耦合器) 記載內容如有更改，恕不另行通知 | ||||||
| 型號 | LT11A-101 | LT11A-101B | LT11A-101C | LT11A-201 | LT11A-201B | LT11A-201C |
| 顯示 | 6位，帶背光LCD，模式顯示 | |||||
| 輸入輸出 | 測長組件輸入 | 1CH | 2CH | |||
| I/O連接器 *1 | ○ | |||||
| BCD *2 | – | ○ | – | – | ○ | – |
| RS-232C *3 | – | – | ○ | – | – | ○ |
| RS-TRG *4 | – | – | ○ | – | – | ○ |
| 復位功能 | 復位鍵及外部輸入 (I/O連接器) | |||||
| – | BCD端子 | RS-232C命令 | – | BCD端子 | RS-232C命令 | |
| 預設功能 | 通過預設鍵設定預設值，通過復位鍵調用 | |||||
| – | 通過BCD的復位端子調用 | 通過RS-232C命令設定和調用 | – | 通過BCD的復位端子調用 | 通過RS-232C命令設定和調用 | |
| 比較器功能 | 使用3幀比較器前面板上的按鍵判斷比較器值設定是否合格：LED顯示及I/O連接器輸出 (光電耦合器) | |||||
| – | 可設定4種比較器值 (按鍵輸入)，通過BCD端子切換 | 通過RS-232C 命令設定 | – | 可設定4種比較器值 (按鍵輸入)，通過BCD端子切換 | 通過RS-232C 命令設定 | |
| 峰值保持功能 | 通過I/O連接器的啟動輸入啟動測量大值，小值和峰峰值/通過暫停輸入停止更新 | |||||
| – | – | RS-232C 支持設定和啟動 | – | – | RS-232C 支持設定和啟動 | |
| 顯示分辨率 | 選擇0.001mm，0.005mm 或 0.01mm | |||||
| 方向 | 可切換 | |||||
| 原點功能 | 選擇是否使用 (如果使用，則在接通電源的同時等待原點信號輸入) | |||||
| 大響應速度 | 100m/min | 100m/min | ||||
| 和差功能 | – | A+B，A-B及B-A可以通過設定方向來選擇 | ||||
| 警報 | 速度及斷線等 (在LCD上顯示并且I/O連接器的比較器輸出全部為“H” (OFF)) | |||||
| – | BCD 警報端子“H” (OFF) | – | – | BCD 警報端子“H” (OFF) | – | |
| 數據保存 | 分辨率，方向，比較器值，預設值，各種模式等 | |||||
| – | BCD極性 | 轉發速度等 | – | BCD極性 | 轉發速度等 | |
| 按鍵鎖定功能 | 通過長按位選擇鍵可以鎖定/解除 | |||||
| 溫度范圍 | 使用：0 ～ 40℃，保存：-10 ～ 50℃ | |||||
| 功耗 *5 | 1.8W | 2.9W | 2.0W | 2.3W | 4.0W | 2.5W |
| 質量 | 約200g | 約230g | 約220g | 約210g | 約270g | 約230g |
| 電源 | 電源輸入連接器 (3引腳)：DC 9.0 ～ 26.4V | |||||
| 適合的測長組件 | DT512P/N |
LT11A-201 LT11A-201
