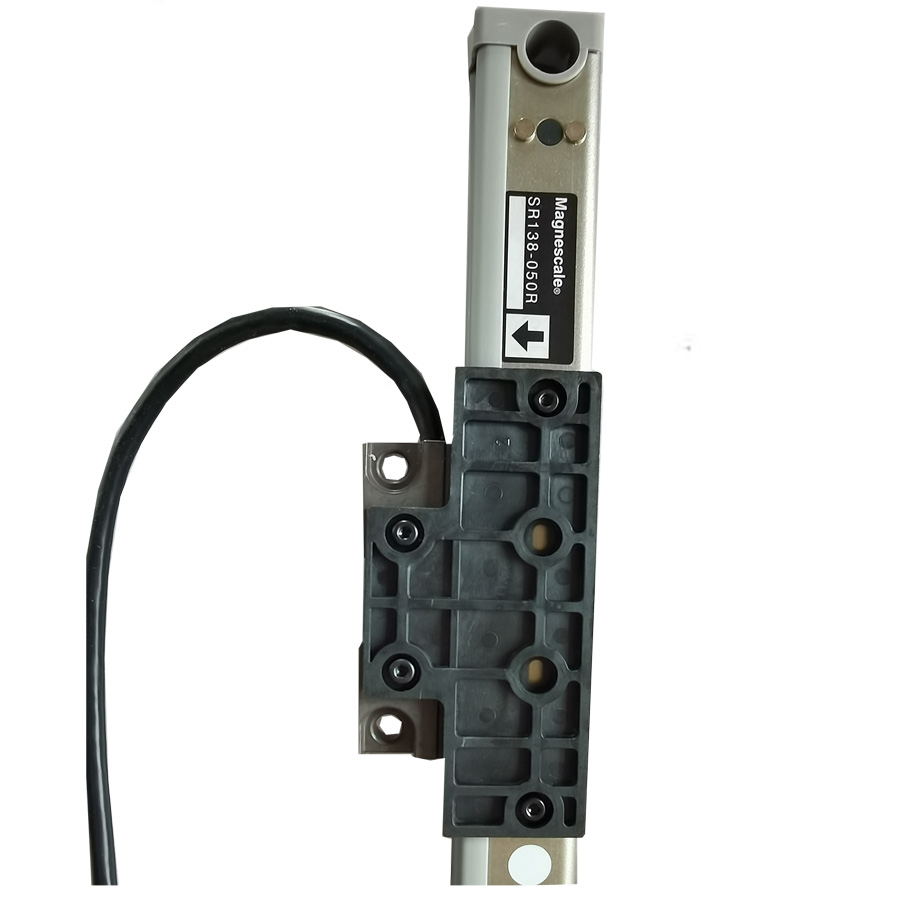

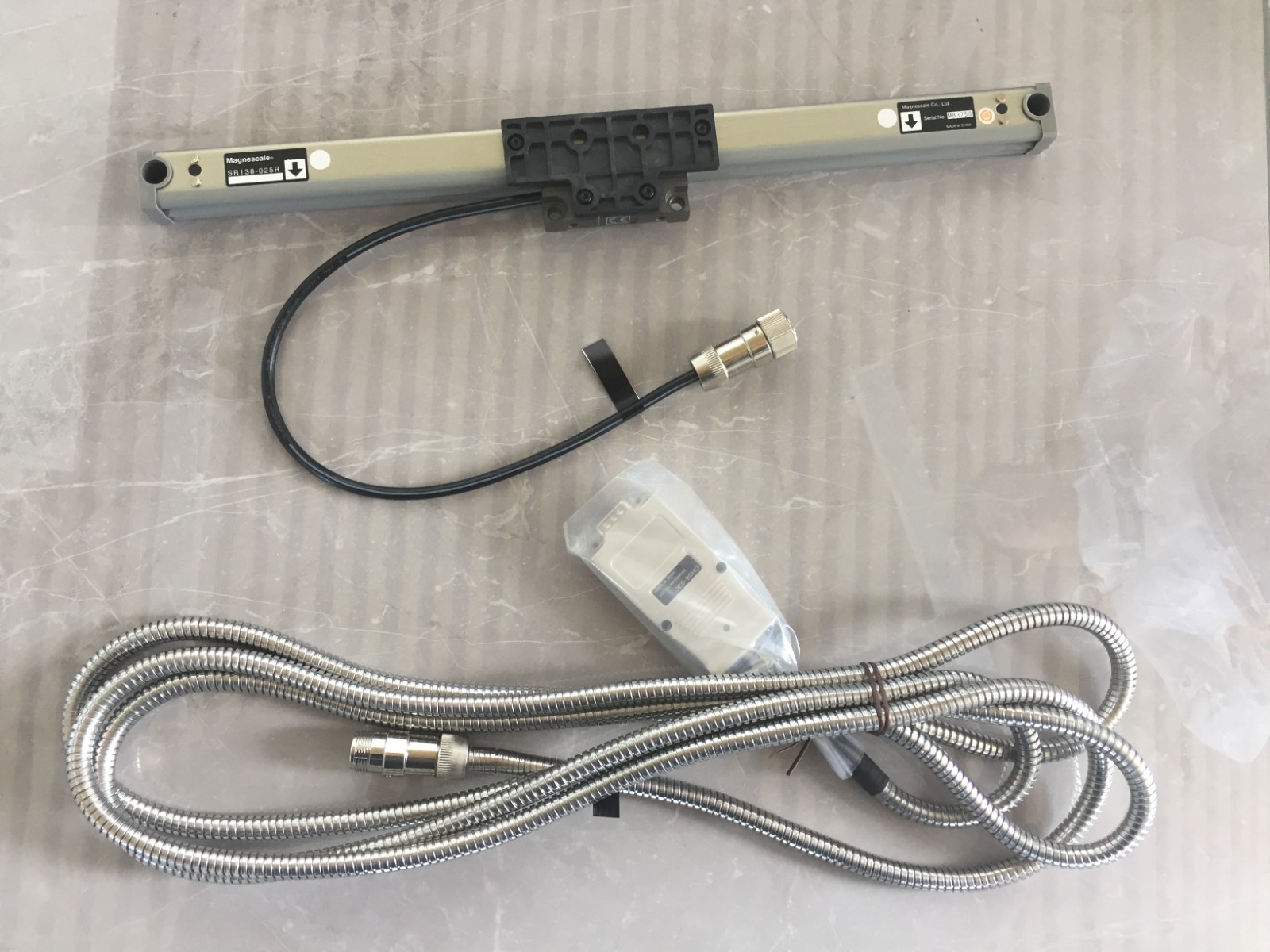

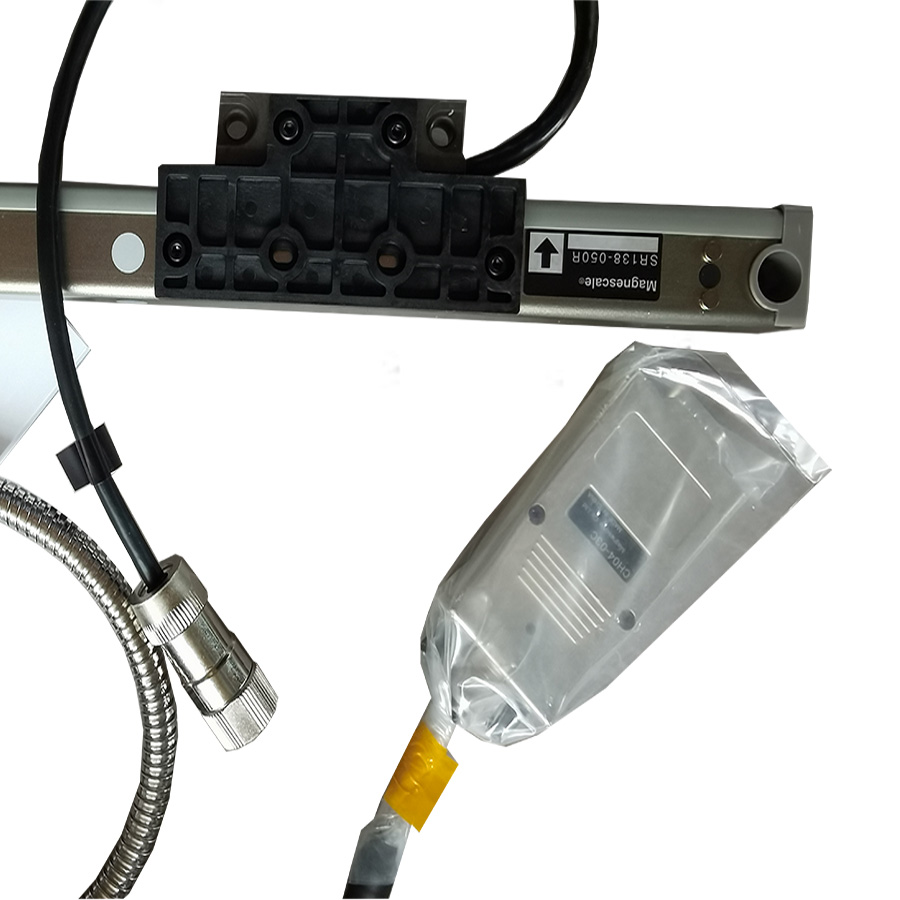

日本magnescale磁尺GB-025ER
GB-ER (SR138R)的特點
采用磁性檢測方式的耐環境型號。適用于銑床，磨床等通用機床
內置原點
由于采用磁性檢測方式，所以耐油，耐臟，耐振動，且具有良好的耐環境性
小而緊湊，因此節省安裝空間
精度：(5＋5L/1000) μm (L為測量范圍)
分辨率：0.5μm
結構簡單，壽命長
| 主要規格 | ||
|---|---|---|
記載內容如有變更，恕不另行通知 | ||
| 型號 | GB-ER(SR138R) | |
| 測量范圍(L:mm) | 50，100，150，200，250，300，350，400，450，500，550，600， 650，750，850，950，1050，1250，1400，1600，1850，2050，2200 | |
| 柵尺長度柵尺全長 | L+104mm (50 ～ 200 mm)，L+120mm (250 ～ 2200 mm) | |
| 大可動長度 | L+14mm (50 ～ 200 mm)，L+30mm (250 ～ 2200 mm) | |
| 是否有中間腳板 | 無 (50 ～ 950 mm)，有 (1050 ～ 2200 mm) | |
| 安裝孔間距 | L+91mm (50 ～ 200 mm)，L+107mm (250 ～ 2200 mm) | |
| 柵尺精度 (20℃時) | (5+5L/1000)μm | |
| 原點 | 標準：中央一處，或者任意一點 (與A/B相(脈沖)同步) | |
| 安裝允許度 | ±0.1mm | |
| 溫度系數 | (11±1)×10-6/℃ | |
| 工作溫度范圍 | 0 ～ 40℃ | |
| 保存溫度范圍 | -20 ～ 50℃ | |
| 讀頭電纜長度 | 0.3m | |
| 電纜長度 | 3m | |
| 防護等級 | 柵尺部分：相當于IP65，接口組件部分：相當于IP30 | |
| 輸入輸出信號 輸出信號 | A/B/Z相 | |
| 電源 | DC +5V ± 5% | |
| 連接器 | D-sub 9針 | |
| 分辨率 | 0.5μm | |
| 響應速度 | 柵尺信號 | 60m/min |
| 原點信號 | 60m/min | |
| 消費電流 | 200mA |
GB-025ER GB-025ER GB-025ER
磁柵尺產品的特點
MR傳感器
在本公司開發的特殊磁性材料中，使用具有高精度磁記錄的柵尺。此外，通過帶有檢測模式的MR傳感器（起磁阻作用的元件）消除了諧波失真分量，從而使柵尺在保持高精度的同時，還能夠適應惡劣的環境和劇烈的溫度變化。
耐結露和耐油性能
由于磁柵尺采用磁性檢測方式，所以不易受到機床上不可避免的結露和油污的影響，即使在惡劣的環境下，也能獲得穩定的高精度。
juedui式磁柵尺的檢測原理
在柵尺上會記錄2個磁道的模式。增量式磁道上刻有等間隔的SN Pitch信號，另一個磁道為了實現被稱為M-編碼的juedui式（juedui位置）而刻有區號。磁性檢測采用專為柵尺開發的特殊MR元件，實現了高靈敏度和低失真。
