- 顯示：顯示7位數字及負數
- 輸入信號：A/B相(脈沖)信號，Z信號
- 輸入相位差：100 ns
- 量子化誤差：±1計數
- 定標：倍率：0.100000 ～ 9.999999

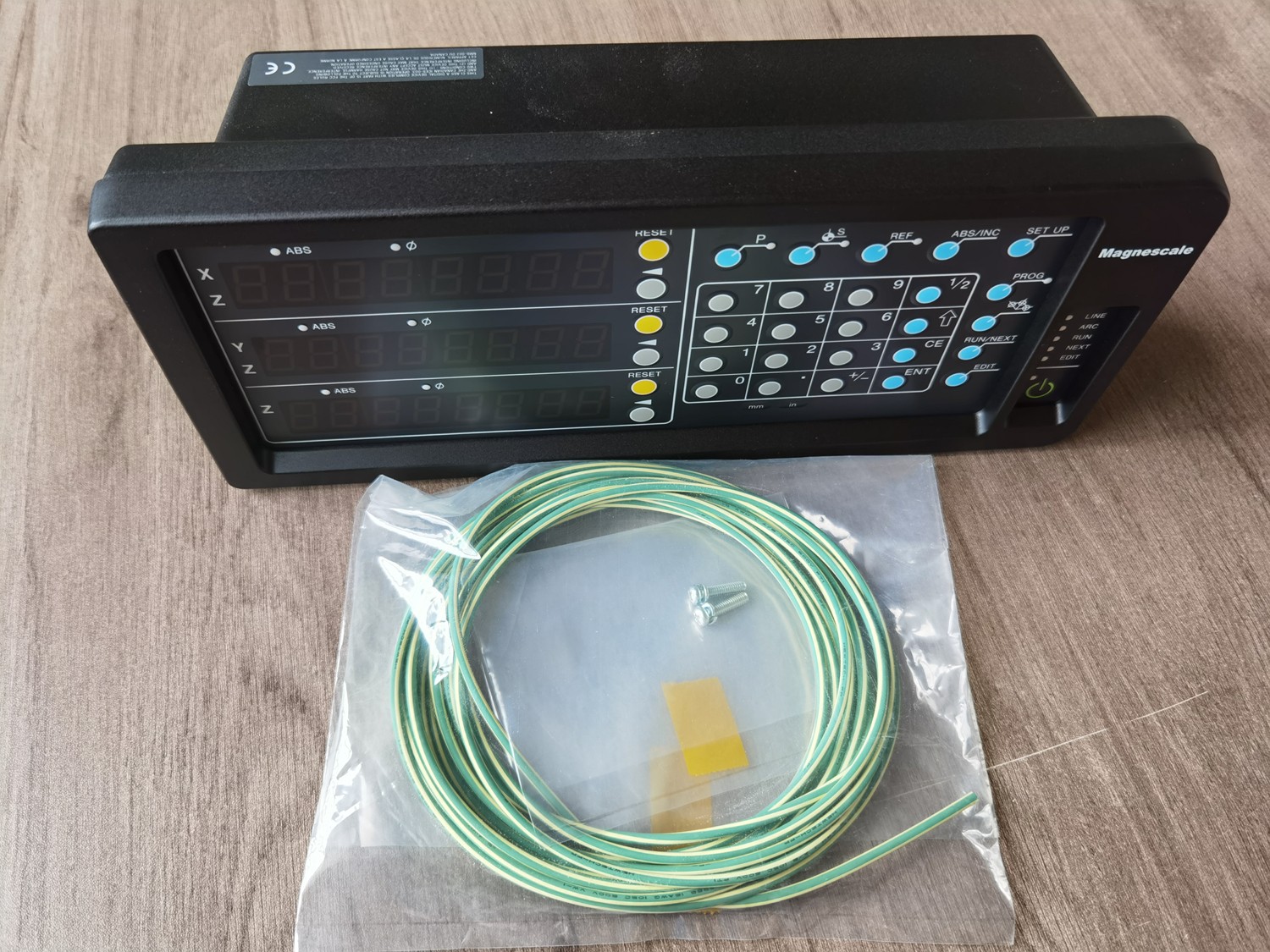

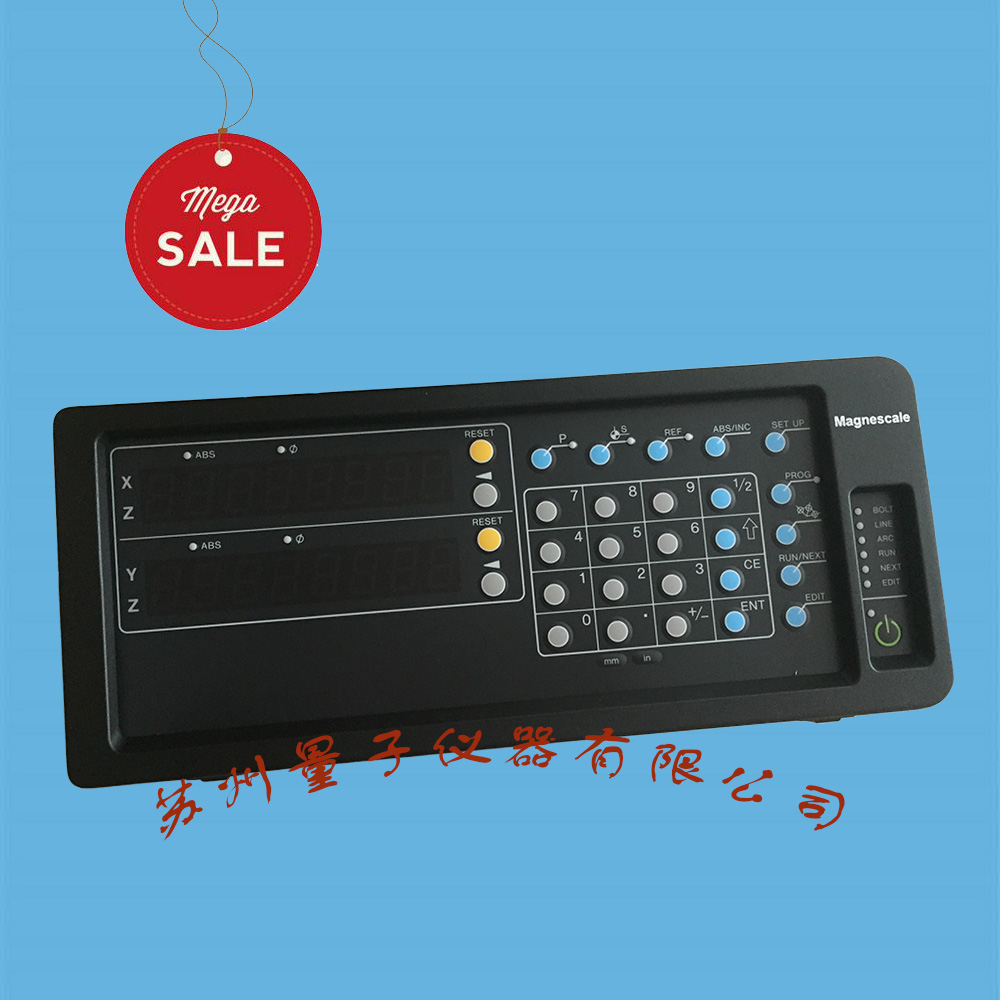

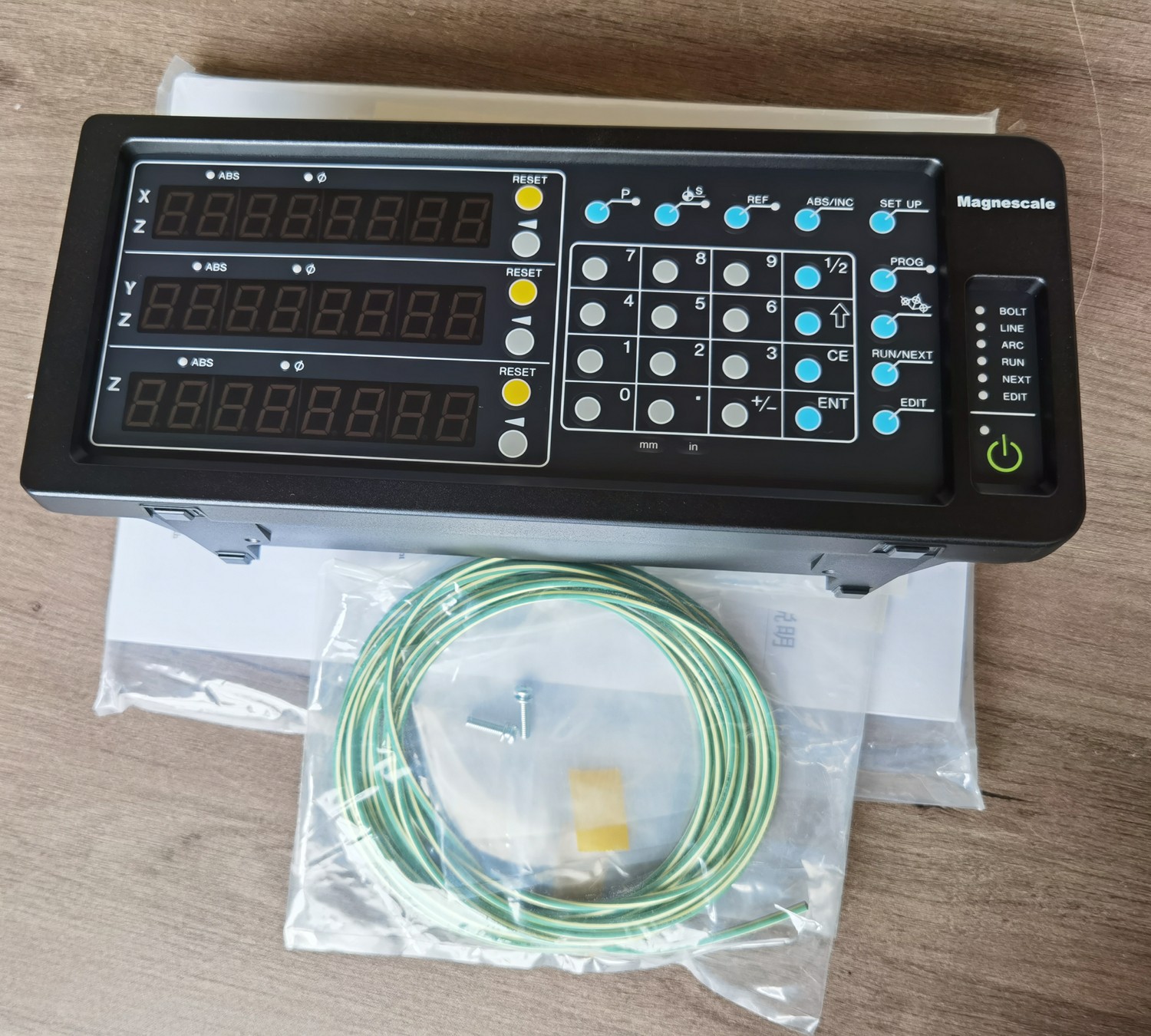

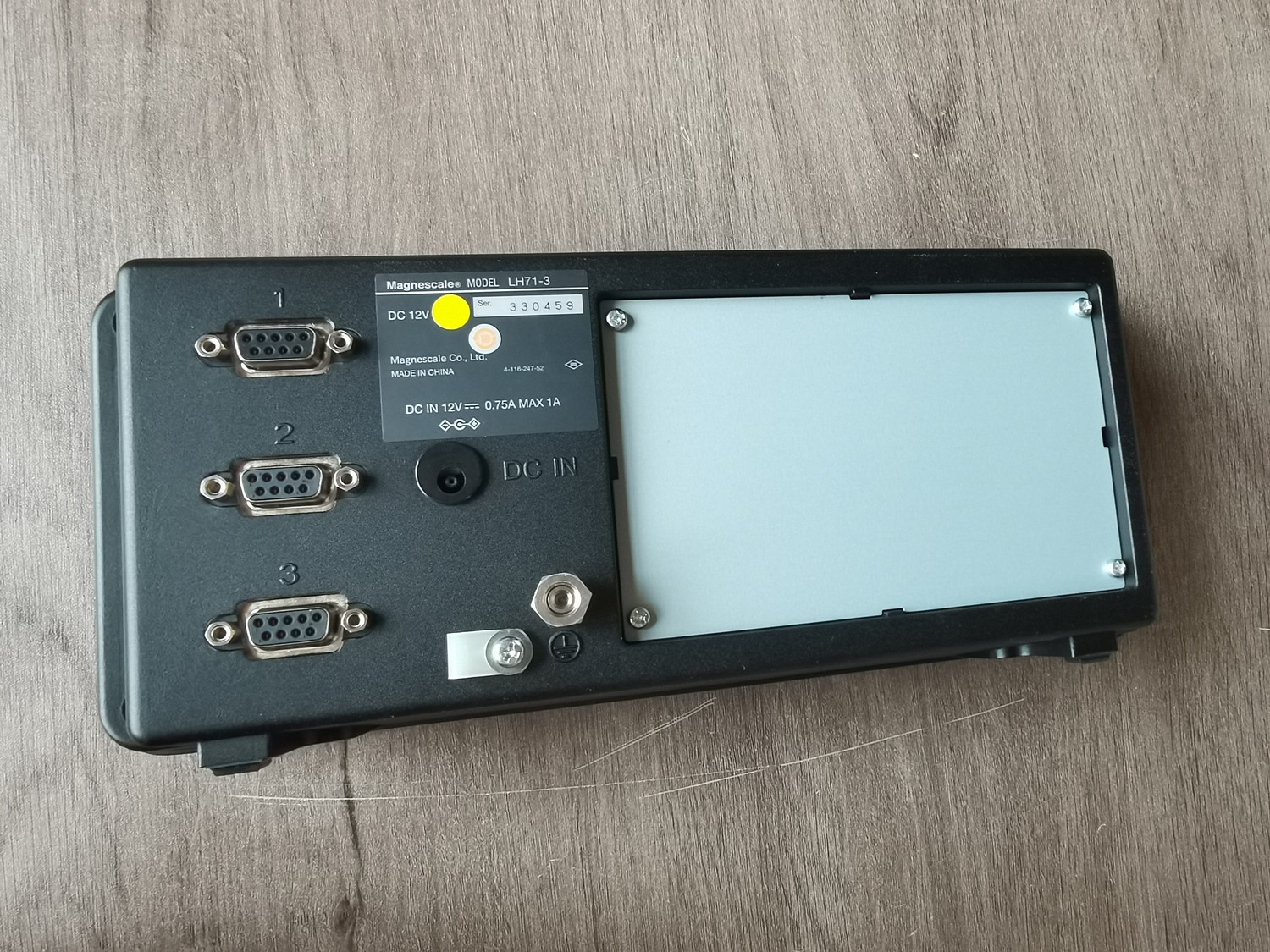

日本magnescale數顯表LH71-2
LH71的特點
適用于銑床和車床應用的高性能計數器
銑床和車床計數器
顯示分辨率切換
機器誤差補償
數據保存
復位 / 預設
檢測測長組件原點
編程功能
多基準點
定標
銑床功能 (螺栓孔圓周 / 簡易R加工 / 線孔)
車床規格 (工具坐標 / 加算功能)

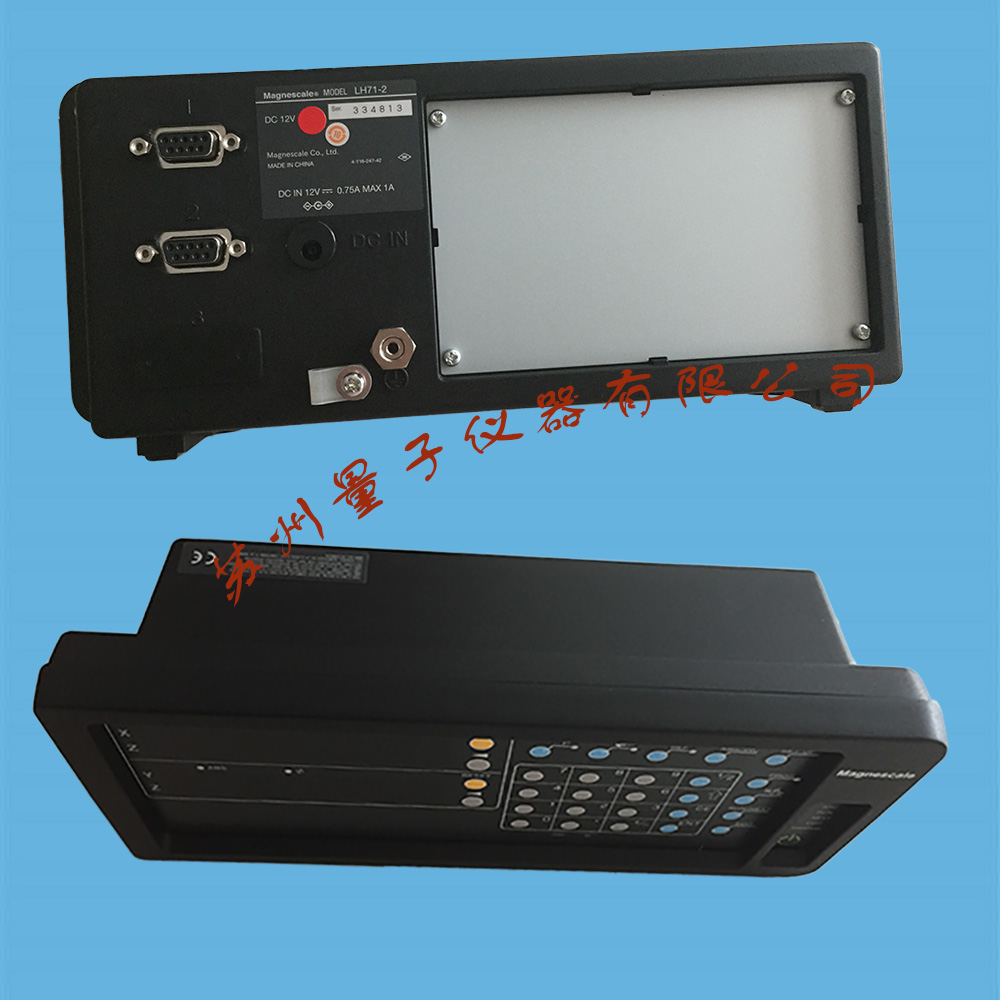

LH71-2 LH71-2
| 主要規格 | |||
|---|---|---|---|
| 型號 | LH71-1 | LH71-2 | LH71-3 |
| 顯示 | 顯示7位數字及負數 | ||
| 可連接的測量組件 | GB-ER，PL20C，SJ700A (直接)/DG-B (需要使用另售的轉換適配器) | ||
| 測量組件輸入分辨率 | 標準：0.1 μm, 0.5 μm, 1 μm, 5 μm, 10 μm, 1 s, 10 s, 1 min, 10 min 擴展：100 μm, 50 μm, 25 μm, 20 μm, 2 μm, 0.05 μm, 可以添加1度 | ||
| 顯示分辨率 | 測量組件輸入分辨率或更高，及其雙倍顯示 (角度顯示除外) | ||
| 輸入信號 | A/B相(脈沖)信號，Z信號 | ||
| 小輸入相位差 | 100 ns | ||
| 量子化誤差 | ±1計數 | ||
| 警報顯示 | 測長組件未連接，超速，超過大顯示量，斷電，保存數據出錯 | ||
| 復位 | 可通過按鍵開關復位 | ||
| 預設 | 可保存/調用3種數值 | ||
| 原點檢測功能 | 檢測測長組件的原點，可重現基準點 (連接帶原點的測長組件時) | ||
| 數據保存 | 斷電時保存顯示值及各種設定值 | ||
| 線型補償 | 對測長組件的計數值進行一定量的補償 補償量 標準：±600 μm/m (擴展：±1000 μm/m) | ||
| 區間誤差補償 | 可將帶原點測長組件的移動范圍多分為32個部分， 每個部分都可以進行誤差補償 補償值：±600 μm (每個部分) | ||
| 定標 | 倍率：0.100000 ～ 9.999999 | ||
| 編程 |
| ||
| 角度顯示 | 將貼裝磁柵尺粘貼到弧面并輸入直徑和貼裝磁柵尺的分辨率，則會作為角度值顯示 | ||
| 休眠 | 如果在一定的時間內無操作，則顯示會消失 (時間可以設定) | ||
| 電源 | DC 12V 額定值 0.75A Max. 1A AC 100 ～ 240V ±10% 使用AC適配器 PSC-23A 時(適用于歐洲和其他國家) *選件 | ||
| 功耗 | max.32VA (連接在AC適配器上) | ||
| 工作溫度范圍 | 0 ～ 40°C (不得有結露) | ||
| 保存溫度范圍 | －20 ～ 60°C (不得有結露) | ||
| 質量 | 約1.5 kg | ||
| 選擇通用應用或銑床功能時 (在基本設定的機型選擇模式中設定“general”) | |||
|---|---|---|---|
| 型號 | LH71-1 | LH71-2 | LH71-3 |
| 顯示軸 | 1軸 | 2軸 | 3軸 |
| 多基準點 | 150 | ||
| 螺栓孔圓周 | – | 顯示用于在指定直徑的圓上，等間隔鉆孔的坐標 | |
| 簡易R加工 | – | 顯示簡易R加工點的坐標 | |
| 線孔 | – | 顯示用于在指定的直線上，等間隔鉆孔的坐標 | |
| 選擇車床規格時 (在基本設定的機型選擇模式中設定“lathe”) | |
|---|---|
Magnescale保留不事先通知，就更改產品規格的權利 | |
| 型號 | LH71-3 |
| 顯示軸 | 2軸顯示 (2軸 或 3軸輸入) |
| 工具置位 | 99 |
| 測長組件輸入加算 | 可以進行2軸的加算顯示 |
| 顯示保持 | 可以保持顯示值并輸入工具坐標 |
