- 價格：4500
- 工作電壓：DC9.0～26.4V
- 工作電流：DC9.0～26.4V
- 有功功率：DC9.0～26.4V
- 無功功率：DC9.0～26.4V
- 功率因數：DC9.0～26.4V
- 輸出信號：RS-232C支持設定和啟動
- 工作溫度：使用：0～40℃
- 電源：DC9.0～26.4V
- 功耗：1

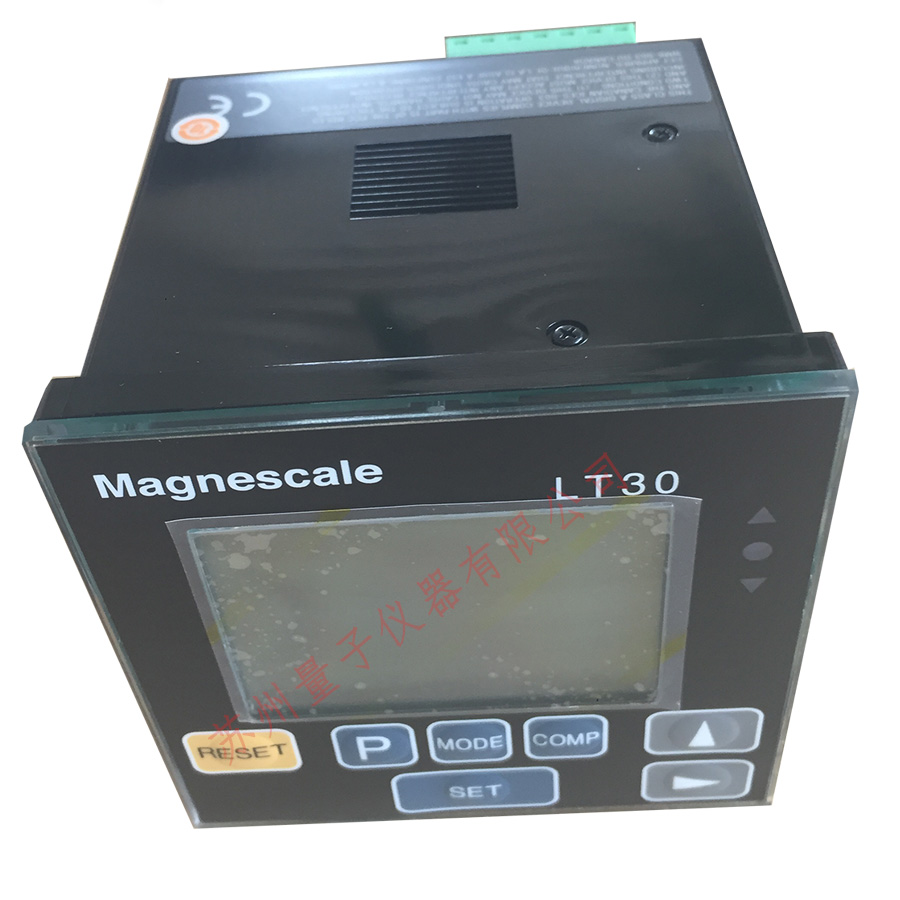

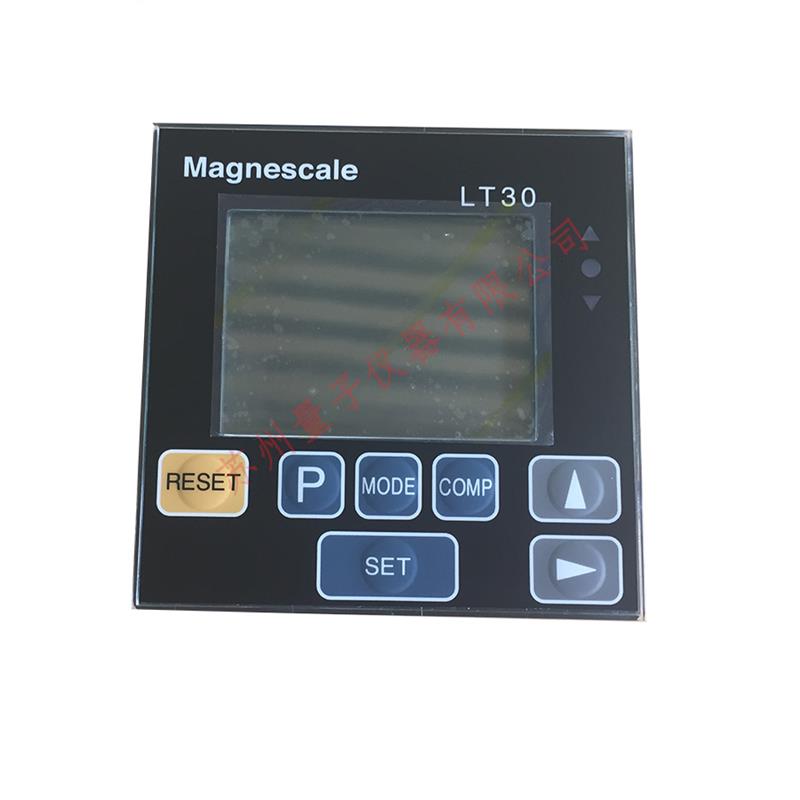

日本magnescale數顯表LT30-1GC
LT30的特點 LT30-1GCLT30-1GC
配備0.1μm的顯示分辨率，相當于小型高精度接觸式數字長度計DK800S系列的高分辨率
高顯示分辨率：0.1μm
原點檢測功能
輸出所有機型的是否合格判斷。數據可以BCD和RS-232C型輸出
小型/輕量：DIN標準 (W72mm × H72mm)
比較器功能
復位 / 預設功能
超過大響應速度或測長組件未正確連接時，發出警報的功能
保存設定值
2通道加減法 (僅限2CH型)
規格
| 主要規格 | ||||||
|---|---|---|---|---|---|---|
*1 I/O連接器：輸入：復位，峰值保持開始，峰值保持暫停，RS觸發 (僅限RS-232C型) / 輸出：判定是否合格 (光電耦合器) 記載內容如有更改，恕不另行通知 | ||||||
| 型號 | LT30-1G | LT30-1GB | LT30-1GC | LT30-2G | LT30-2GB | LT30-2GC |
| 顯示 | 6位，帶背光LCD，模式顯示 | |||||
| 輸入輸出測長組件 輸入 | 1CH | 2CH | ||||
| I/O連接器*1 | ○ | |||||
| BCD*2 | – | ○ | – | – | ○ | – |
| RS-232C*3 | – | – | ○ | – | – | ○ |
| RS-TRG*4 | – | – | ○ | – | – | ○ |
| 復位功能 | 復位鍵及外部輸入 (I/O連接器) | |||||
| – | – | RS-232C命令 | – | – | RS-232C命令 | |
| 預設功能 | 通過預設鍵設定預設值，通過復位鍵調用 | |||||
| – | – | 通過RS-232C命令設定和調用 | – | – | 通過RS-232C命令設定和調用 | |
| 比較器功能 | 使用3幀比較器前面板上的按鍵，判斷比較器值設定是否合格：LED顯示及I/O連接器輸出 (光電耦合器) | |||||
| – | 可設定4種比較器值 (按鍵輸入)，通過BCD端子切換 | 通過RS-232C 命令設定 | – | 可設定4種比較器值 (按鍵輸入)，通過BCD端子切換 | 通過RS-232C 命令設定 | |
| 通過RS-232C 命令設定 | 通過I/O連接器的啟動輸入啟動測量大值，小值和峰峰值/通過暫停輸入停止更新 | |||||
| – | – | RS-232C 支持設定和啟動 | – | – | RS-232C 支持設定和啟動 | |
| 輸入分辨率 | 選擇0.0001mm，0.0005mm，0.001mm，0.005mm 或 0.01mm | |||||
| 顯示分辨率 | 選擇0.0001mm，0.0005mm，0.001mm，0.005mm 或 0.01mm | |||||
| 方向 | 可切換 | |||||
| 原點功能 | 選擇是否使用 (如果使用，則在接通電源的同時等待原點信號輸入) | |||||
| 大響應頻率 | 20MHz (在A相和B相之間的相位差上) | |||||
| 和差功能 | – | A+B，A-B及B-A可以通過設定方向來選擇 | ||||
| 警報 | 速度及斷線等 (在LCD上顯示并且I/O連接器的比較器輸出全部為“H” (OFF)) | |||||
| – | BCD 警報端子“H” (OFF) | – | – | BCD 警報端子“H” (OFF) | – | |
| 數據保存 | 分辨率，方向，比較器值，預設值、各種模式等 | |||||
| – | BCD極性轉發速度等 | – | – | BCD極性轉發速度等 | – | |
| 按鍵鎖定功能 | 通過長按位選擇鍵可以鎖定/解除 | |||||
| 溫度范圍 | 使用：0 ～ 40℃，保存：-10 ～ 50℃ | |||||
| 功耗 *5 | 5W | 5.5W | 5W | 8.5W | 9W | 8.5W |
| 質量 | 約200g | 約230g | 約220g | 約210g | 約270g | 約230g |
| 電源 | 電源輸入連接器 (3引腳)：DC 9.0 ～ 26.4V | |||||
| 適合的測長組件 | DK800S系列，DK系列 | |||||
