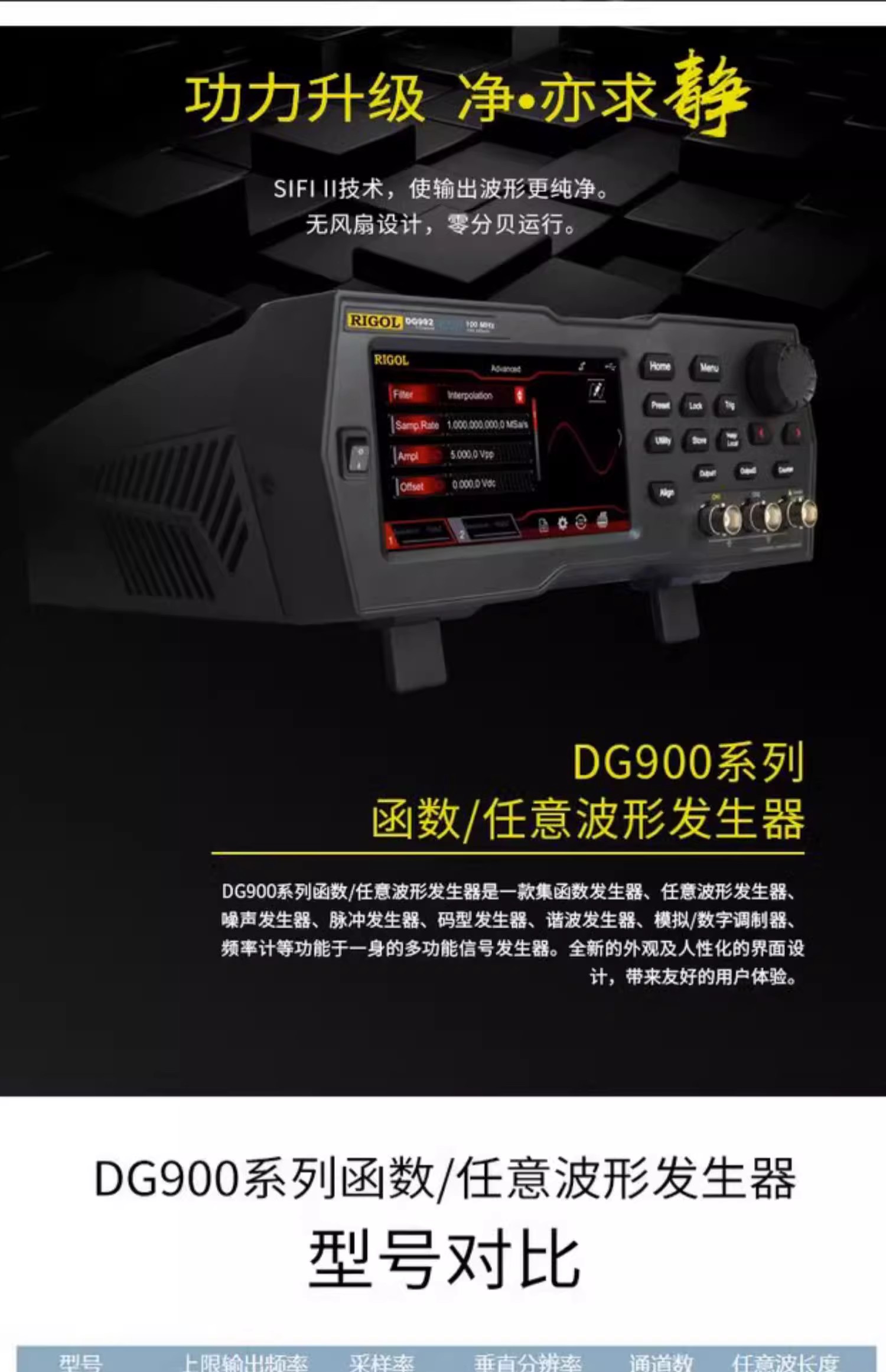

RIGOL 普源 DG900 系列是一款多功能函數 / 任意波形發生器，集函數發生器、任意波形發生器、噪聲發生器等多種功能于一身，適用于教育、研發、生產等行業
以下是其詳細介紹：
信號發生器主要特點

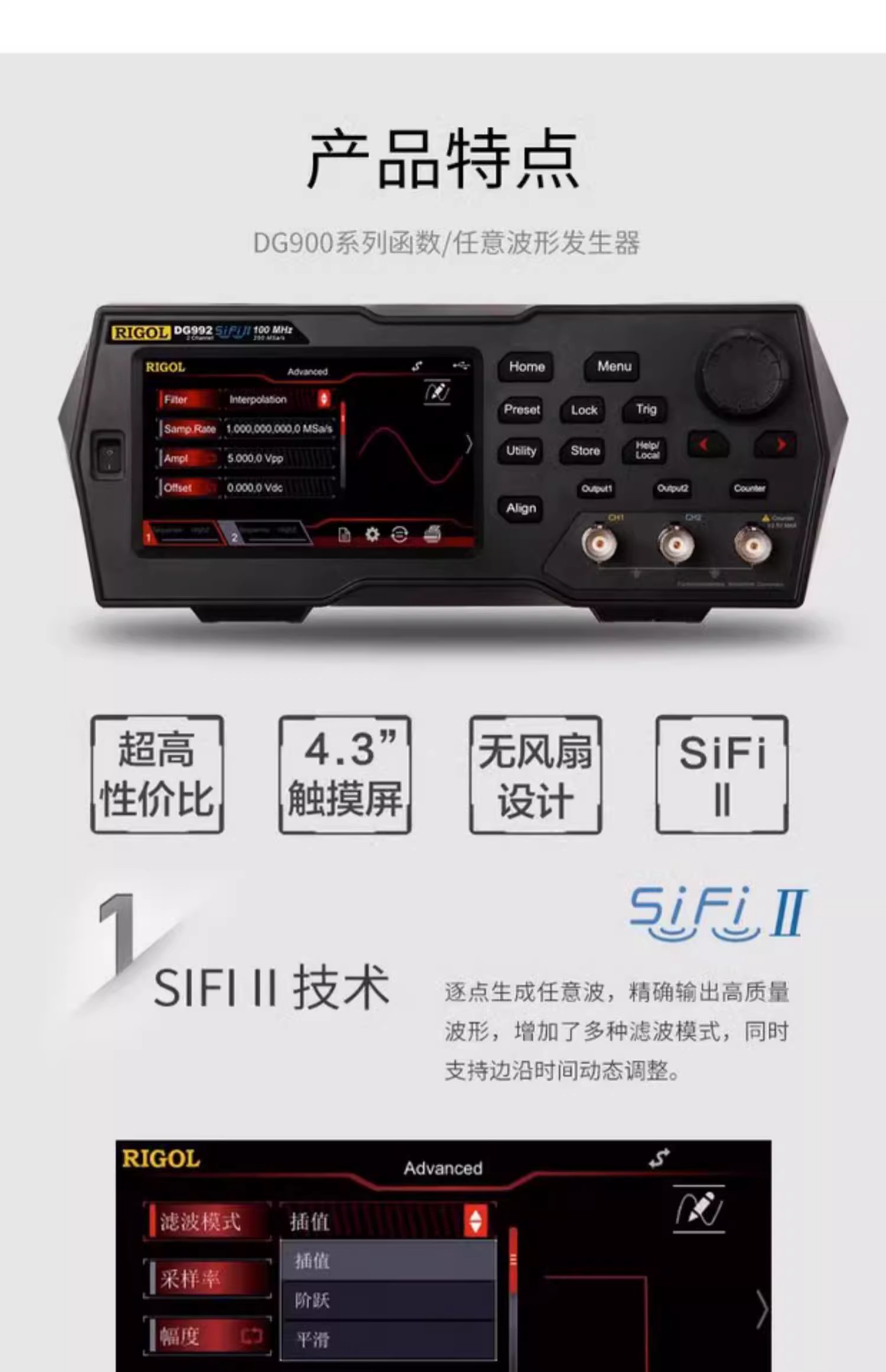

高性能技術：采用獨創的 SiFi II 技術，可逐點生成任意波形，不失真還原信號，采樣率精，確可調，所有輸出波形抖動低至 200ps。
高存儲深度：每通道任意波存儲深度達 16Mpts，能滿足復雜波形的存儲需求。
雙通道設計：標配等性能雙通道，相當于兩個獨立信號源，可同時輸出不同信號。
高頻率穩定度：±1ppm 高頻率穩定度，相噪低至 - 105dBc/Hz，信號輸出穩定可靠。
豐富的功能模塊：內置最，高 8 次諧波發生器、7digits/s、240MHz 帶寬的全功能頻率計，具備多種模擬和數字調制功能，如 AM、FM、PM、ASK、FSK、PSK 和 PWM 等。
多種波形選擇：多達 160 種內建任意波形，涵蓋工程應用、醫療電子、汽車電子等領域的常用信號，還支持波形疊加功能。

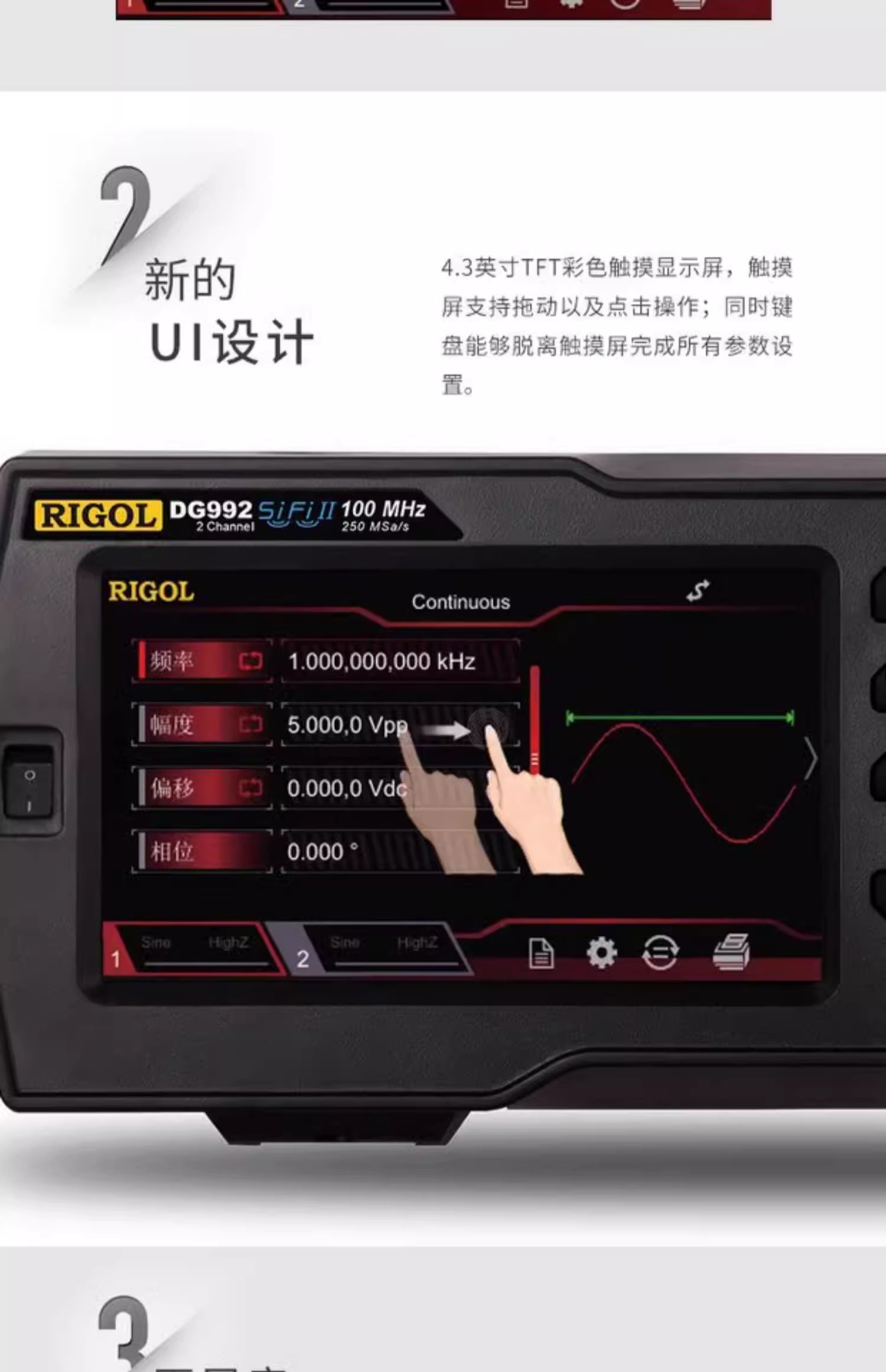

便捷的操作與接口：配備 4.3 英寸 TFT 彩色觸摸顯示屏，操作直觀便捷。標配 USB HOST & DEVICE 接口，支持 USB-GPIB 功能，還支持 RS232、PRBS 和 DualTone 輸出。

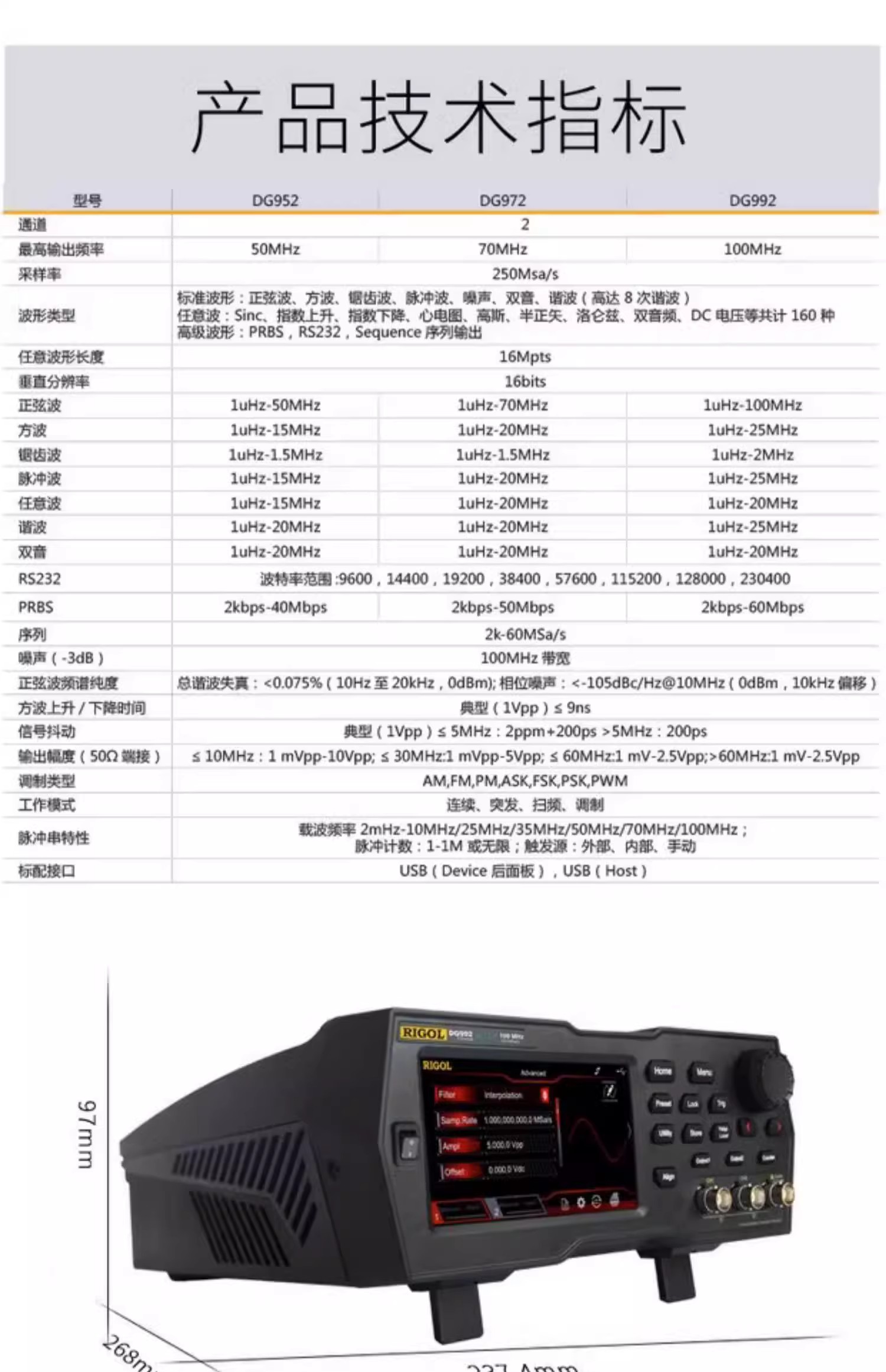

信號發生器型號及參數

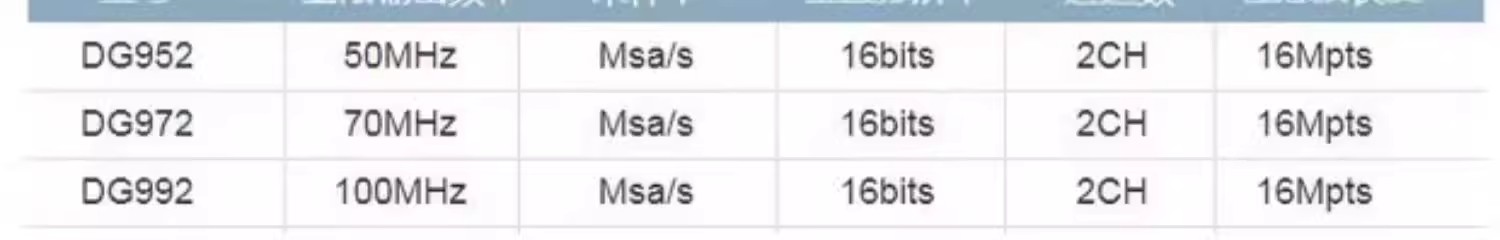

該系列包括 DG952、DG972、DG992 等型號，其中 DG952 輸出頻率為 50MHz，DG972 為 70MHz，DG992 為 100MHz，它們均具有 250MSa/s 的采樣率和 16bits 的垂直分辨率。
多功能函數 / 任意波形發生器是一種能夠生成多種類型信號波形的電子測試儀器，在電子工程、科研、教育等領域應用廣泛。以下是關于它的詳細介紹：
定義與分類
定義：多功能函數 / 任意波形發生器可以產生多種標準函數波形，如正弦波、方波、三角波等，同時還能根據用戶需求生成任意形狀的波形。
分類：主要包括函數發生器、任意函數發生器（AFG）和任意波形發生器（AWG）。函數發生器通常只能產生有限的幾種標準周期性波形；任意函數發生器在函數發生器的基礎上，增加了用戶自定義波形的功能；任意波形發生器則具有更高的性能和靈活性，可生成更復雜的大型用戶定義波形，一些 AWG 還具備連接和循環波形組合的功能。
工作原理
直接數字頻率合成（DDS）技術：DDS 是一種通過生成數字形式的時變信號并進行數模轉換來產生模擬波形的方法。它主要由相位累加器、波形查找表、數模轉換器（DAC）和低通濾波器（LPF）組成。相位累加器根據頻率控制字和時鐘信號生成相位值，然后通過波形查找表將相位值映射為對應的幅度數字信號，最，后由 DAC 將數字信號轉換為模擬信號，再經過 LPF 平滑處理后輸出。
數學方程建模與 DAC 轉換：用戶可通過方程定義波形，如y=Asin(2πft)+Be?t/τ，設備將方程離散化為數字信號，再通過 DAC 轉換為模擬信號輸出。
波形采樣與重建技術：使用示波器或數字化儀捕獲真實信號，將數據導入信號發生器，信號發生器再根據導入的數據重建波形并輸出。
